关键字:光电测宽仪,工业测宽仪,非接触测宽仪,在线测宽仪,高精度测宽仪,

1、测量原理:

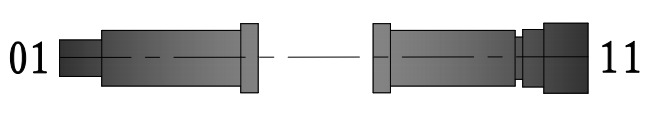

测头部件由发射镜头和接收镜头组成,其结构原理图如下图所示:

2、布局

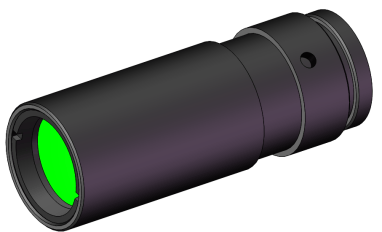

3、测头

蓝鹏自主研发光电测头,采用铝合金制作,散热性能良好

每组测头由一个发射端和一个接收端组成

采用高亮度LED光源,最高亮度可达3000mcd

测量频率500HZ(可选2000HZ)

正常使用寿命在80000小时以上

4、机械结构

全封闭外壳设计,防灰尘进入,防飞溅水,防止电磁干扰,适应恶劣使用环境。

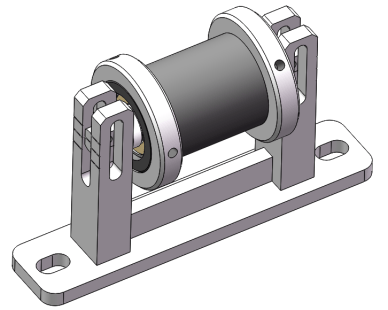

5、拖轮定位组件

测宽仪可配置拖轮辅助定位,保证带材可以稳定通过测宽仪。

6、拓展接口

硬件接口涵盖RS422,RS232,RS485,RJ45,继电器干接点输入输出。

RS422,RS232,RS485支持Modbus-RTU协议,与外部系统交互,实现待测产品型号协商和测量结果的交互。RJ45支持Modbus-TCP,OPC-UA,S7,MQTT协议,与外部系统交互,实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

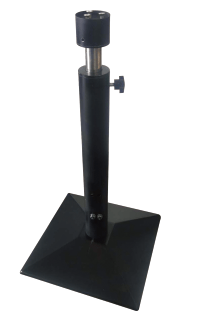

7、支撑/底座

根据现场安装情况适配底座,底座配备高度调节功能,方便现场落位

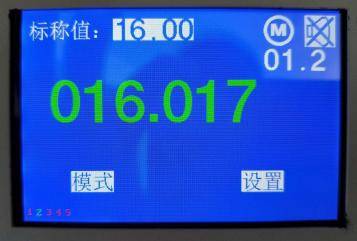

8、测量界面/功能

测量仪自带嵌入式小型触摸屏,界面简洁,操作方便,可选配外接数码管屏

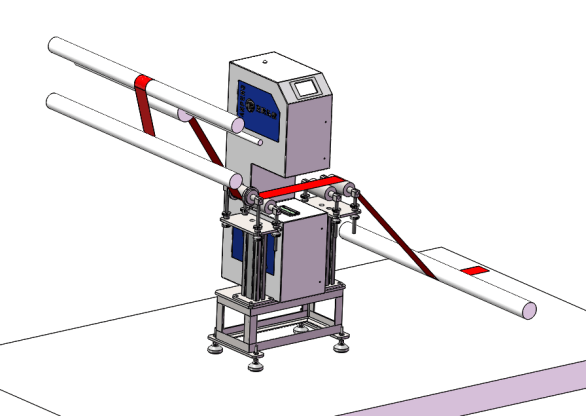

9、设备整套示意图

10、适用范围  设备主要用于冷轧金属带材、塑料带、橡胶带、布带等带材生产线的非通明物体在线宽度检测。

11、功能简述

(1)液晶屏显示内容:实时测量值、标准值、上下公差等。

(2)外接屏显示内容:实时测量值。

(3)产品参数设置:可设置产品规格、标准宽度值、上下公差等参数。

(4)系统参数设置:可设置刷新频率、通信端口、系统的校零等。

(5)报警设置:可设置报警的阈值,测量值超差时声光报警。

(6)修正功能:自动修正,放入标准直径量块后自动校准;

手动修正,填入修正量(需增加或减小的数值)后修正。

(7)通讯接口:开关量信号、模拟量 0~10V\4~20mA、数字接口  RS422/RS485 (二选一)

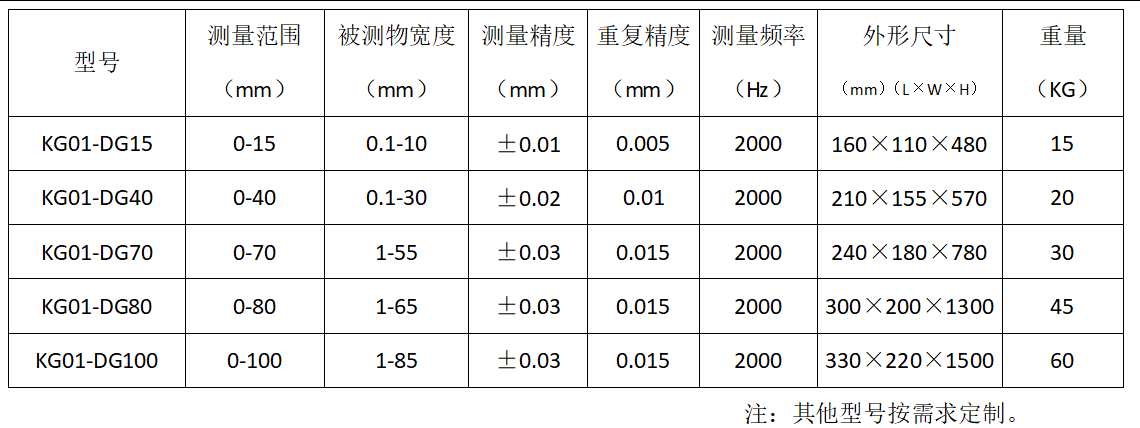

12、技术参数:
